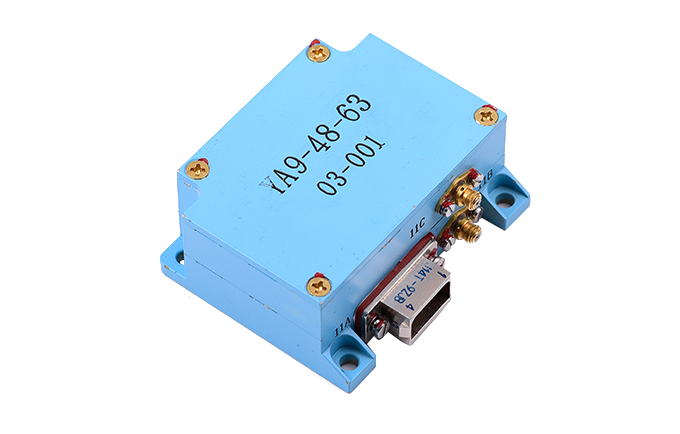

JYA9-39-X型冲击变换器

JYA9-39-X冲击变换器是箭上遥测系统配套产品,与压电加速度计JCZ3-X-Y配合使用,用于冲击参数的遥测。
产品介绍 相关产品 资料下载

  1 用途

  JYA9-39-X冲击变换器是箭上遥测系统配套产品,与压电加速度计JCZ3-X-Y配合使用,用于冲击参数的遥测。

  2 技术指标

  l 直流输出电压:(2.5±0.1)V

  l 输出阻抗:≤3KΩ

  l 输入输出特性非线性:≤1%

  l 输出电压范围:(0.2~4.8)±0.2V

  l 限幅电压:正向限幅:+5.5V~+6.5V;负向限幅:≥-0.7V

  l 变换系数:(1.44±0.05)mV/pC

  l 电路地与壳体间常态绝缘电阻:≥20MΩ

  l 噪声电压:≤20mVpp

  l 温度影响:+50℃ ≤4%

  l -40℃ ≤5%

  l 频率响应:在10~5000Hz通频带内不平度小于±3dB,其中40~4750Hz内不平度<±1dB,

  f≥10KHz阻带内衰减>50dB

  l 电源电压为:DC+15V±1.5V,DC-15V±1.5V,

  l 电源电压拉偏允许在+15V:+13V~+18V;-15V:-18V~-13V范围内。

  l 电源功耗电流:+15V:≤30mA,-15V:≤30mA。

  l 允许使用温度-40~+50℃

  3 工作原理

  变换器电路框图如图1所示,电荷输入端接受来自压电加速度计的电荷信号,经过电荷放大器,将电荷量转换为电压信号,然后经过滤波电路,将噪声去除,最后经过放大、调整输出符合要求的电压信号。
