1. 用途

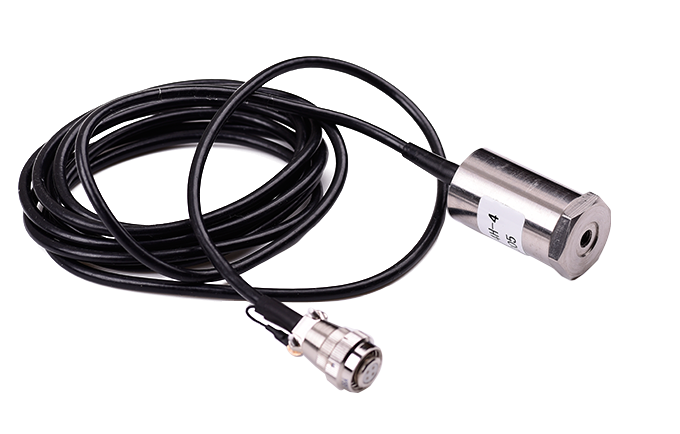

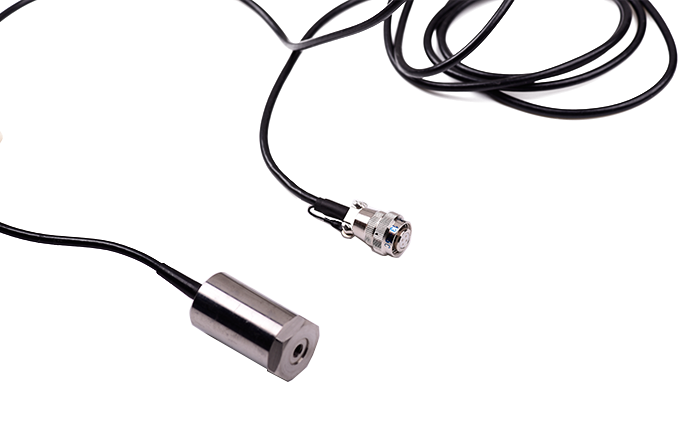

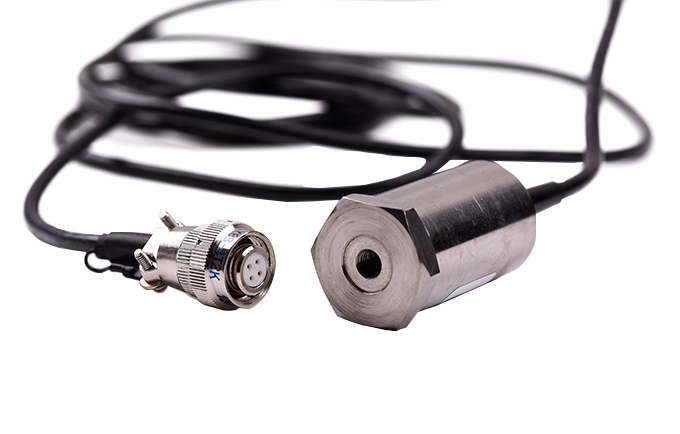

JCZ3-34X-Y型内装式压电加速度计是箭上遥测系统配套产品,用于振动及冲击参数的遥测。
2. 型号及测量范围
序号 | 型号 | 频率(Hz) | 幅值(g) | 备注 |
1 | JCZ3-34A-1 | 5~50 | 0~5 | 带2m长耐高温电缆 |
2 | JCZ3-34A-2 | 5~50 | 0~10 | |
3 | JCZ3-34B-1 | 5~200 | 0~5 | |
4 | JCZ3-34B-2 | 5~200 | 0~10 | |
5 | JCZ3-34B-7 | 5~200 | 0~20 | |
6 | JCZ3-34C-3 | 10~2000 | 0~30 | |
7 | JCZ3-34C-4 | 10~2000 | 0~50 | |
8 | JCZ3-34C-5 | 10~2000 | 0~100 | |
9 | JCZ3-34C-6 | 10~2000 | 0~200 | |
10 | JCZ3-34C-7 | 10~2000 | 0~20 | |
11 | JCZ3-34D-5 | 10~5000 | 0~100 | |
12 | JCZ3-34D-6 | 10~5000 | 0~200 | |
13 | JCZ3-34D-8 | 10~5000 | 0~60 | |
14 | JCZ3-34D-9 | 10~5000 | 0~400 | |
15 | JCZ3-34H-1 | 5~100 | 0~5 |
3. 技术指标
l 零点输出直流电压(+2.5±0.1)V,此时加速度计未受到任何振动,由于电路和加速度计热平衡原因,通电后10分钟,输出直流电压为稳定值。
l 满量程输出电压:(4.9±0.1)V
l 电源电压:(+15±2)V (-15±2)V
l 功耗电流:+15V:≤20mA,-15V:≤10mA
l 精度:±2%
l 限幅电压:正向限幅:(5.8~6.5)V,负向限幅:≥-0.7V
l 输出阻抗:≤3KΩ
l 传感器外壳与遥测地(Y4-4TK插头接点3)连接
l 电源拉偏试验(确保产品正常工作)
+15V电压:+13V~+18V,-15V电压:-18V~-13V。
