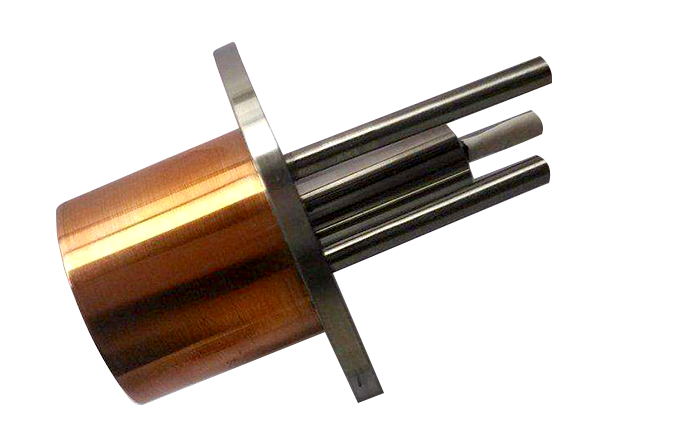

JGD-B型辐射热流传感器

线性输出、精确、坚实可靠、支持水冷型和非水冷型、测量全热流。JGD-B型辐射热流传感器提供两种安装方式:螺纹安装,法兰安装。 用户可根据所选购的传感器,设计安装结构。对于环境温度超过205℃的应用,需连接水冷。当传感器接收到热辐射时,传感器会产生一个电压信号,使用这个电压信号÷传感器校准过的灵敏度系数,即可得到实际的热流密度。每个传感器在出厂前都经过标定,且给出准确的灵敏度系数。
产品介绍 相关产品 资料下载

  1. 用途

  JGD-B型辐射热流传感器是很成熟的辐射热流测试传感器,可用于工业锅炉,航空航天,汽车工业等应用。

  2. 产品特点

  线性输出、精确、坚实可靠、支持水冷型和非水冷型、测量全热流。JGD-B型辐射热流传感器提供两种安装方式:螺纹安装,法兰安装。 用户可根据所选购的传感器,设计安装结构。对于环境温度超过205℃的应用,需连接水冷。当传感器接收到热辐射时,传感器会产生一个电压信号,使用这个电压信号÷传感器校准过的灵敏度系数,即可得到实际的热流密度。每个传感器在出厂前都经过标定,且给出准确的灵敏度系数。

  3. 技术指标

安装结构

法兰安装、螺纹安装

感应面积

φ10mm

量程

12510152050100200500100020005000可选

耐温*

超过205°C的工作环境需要加水冷,最高可达3000°C

灵敏度(Ks

满量程大约10mV,线性输出

精度

±2%

响应时间

100ms(与量程相关)

导线

2米长专用电缆(可在选用时指定长度)

内置T型热电偶

光谱响应

全波长(可加装窗口附件屏蔽对流)
