1. 用途

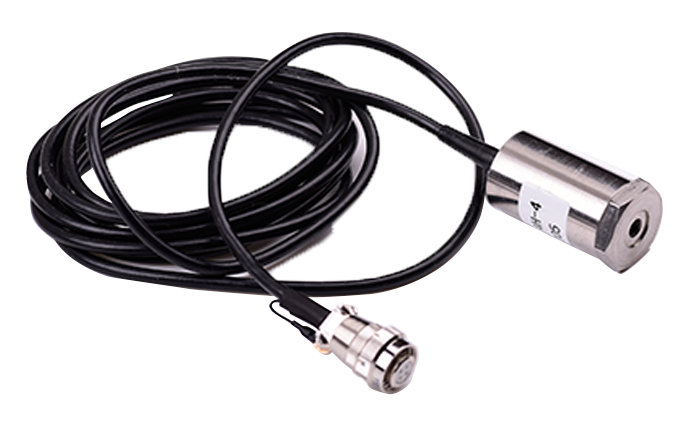

JCW6-32热敏电阻空气温度传感器用于一二级尾段环境温度测量。
2. 型号及测量范围
序号 | 型号 | 测量范围(℃) | 测温精度 |
1 | JCW6-32 | -30 ~ +120 | 不大于0.5℃ |
3. 技术指标
l 可供使用电源电压:DC5V±0.3V。
l 工作电流:≤1mA;
l 输出电压: 0.2V~4.8V
4. 输出特性
电源电压为E,输出电压为U,热敏电阻为RT,固定电阻为RN,则RT与U的关系为RT=(E-U)*RN/U。计算出热敏电阻的阻值后,查热敏电阻分度表,即可得出测试的温度值。
5. 安装要求
l 安装方式:法兰安装。
l 温度传感器安装时连接器要正确对接并锁紧。
6. 注意事项:
l 使用时,要轻拿、轻放,避免碰撞。在通电前,一定要检查接点是否准确。
l 传感器在运输时,每个产品应装在包装盒内,装盒前产品应用薄膜塑料袋包好,再装入盒内。传感器的接插件应有塑料保护帽,盒内空隙处用泡沫塑料填充。
l 校准期为2年,到期后应该检查温度传感器的直流输出电压。保险期为8年。
l 产品应放在温度为10~30℃,湿度为40%~70%通风良好的库房中,库房中不允许同时存放酸、碱等化学药品及有害气体(氯、氨、煤烟及其他)进入。
