1 用途

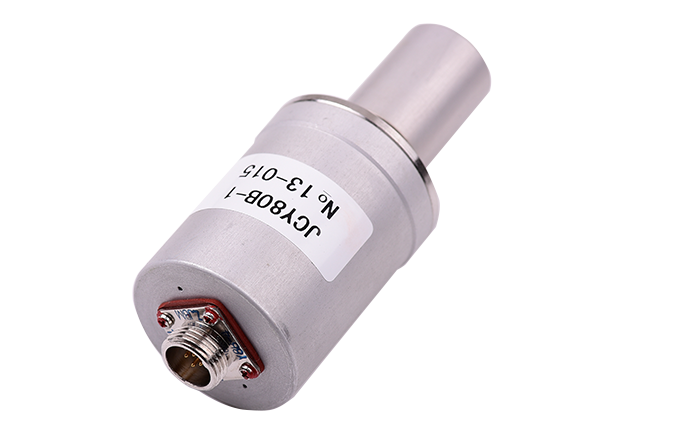

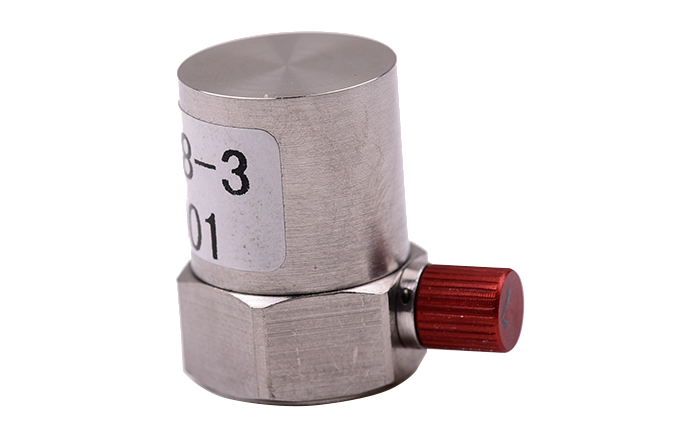

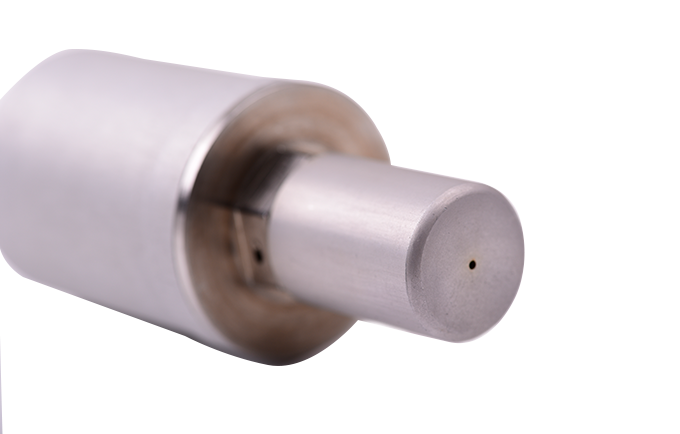

JCY80B-X型薄膜式压力传感器是XX-6型号箭上测量系统配套产品,测量压力参数。用于测量气体、液体的压力。可用来测量静态压力或1KC范围内的脉动压力。它的输出可远距离传送给记录仪器。
2 型号及测量范围
序号 | 型号 | 量程(MPa) | 精度(%) | 备注 |
1 | JCY80B-1 | 0~1 | ±1.5 | 耐2.2MPa水击压力 |
2 | JCY80B-1A | 0~1 | ±1.5 | 耐4.7MPa水击压力 |
3 | JCY80B-1.5 | 0~1.5 | ±1.5 | |
4 | JCY80B-4 | 0~4 | ±1.5 | |
5 | JCY80B-23 | 0~23 | ±1.5 | |
6 | JCY80B-35 | 0~35 | ±1.5 |
3 技术指标
l 零输出电压为(0.2~4.9)±0.1V
l 精度为±1.5%
l 限幅电压:正向限幅+(5.8~6.5)V
l 输出阻抗≤1KΩ
l 绝缘电阻≥100MΩ
l 电源电压在+13V~+18V范围内能正常工作,功耗电流小于25mA
l 允许使用温度-40~+50℃
4 工作原理
JCY80B-X型薄膜式压力传感器是机电一体化产品,采用离子束溅射和离子束刻蚀工艺,将应变电桥直接制作在测压膜片上,将压力的变化转变成电压的变化,经过LH18A压力变换器放大后,输出0~5V直流电压。
JCY80B-X型薄膜式压力传感器电路框图如下图所示,LH18A为压力变换器 ,内部含有电源限流电阻、基准电压产生电路(为压力敏感元件提供电源)、信号放大电路及输出限幅电路。CS为电源滤波电容,R0为调零电阻,Rg为增益电阻。
