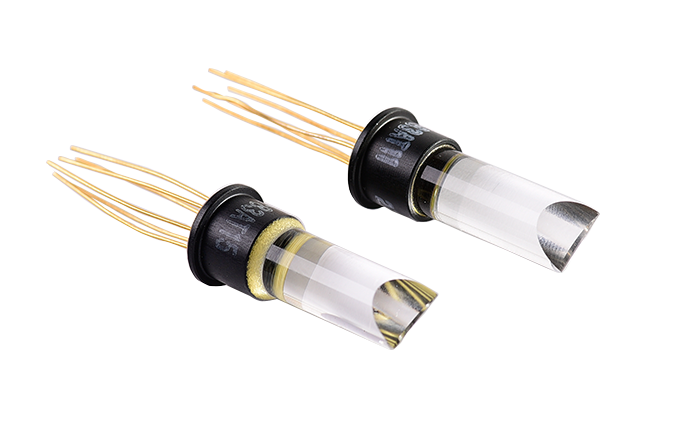

TC-83AT集成化红外光电液位传感器

TC-83AT集成化红外光电液位传感器是集微电子技术、光学技术,精密加工而制成的小型化,带电路处理能力的光、机、电一体化的产品。它是采用先进的微电子技术,将光敏三极管、放大整形、驱动、电源调整等电路集成于一体,形成一个可直接驱动继电器的光电集成开关硅功能电路。传感器具有极高的灵敏度和抗干扰性,且体积小、功耗低、耐热、耐压耐腐蚀、材料结构稳定、可靠性高等优点,非常适合航天领域中液面控制系统的需要,并可广泛用于航空、石油、化工、汽车、食品、水利建设等领域。
产品介绍 相关产品 资料下载

  1. 用途

  TC-83AT集成化红外光电液位传感器是集微电子技术、光学技术,精密加工而制成的小型化,带电路处理能力的光、机、电一体化的产品。它是采用先进的微电子技术,将光敏三极管、放大整形、驱动、电源调整等电路集成于一体,形成一个可直接驱动继电器的光电集成开关硅功能电路。传感器具有极高的灵敏度和抗干扰性,且体积小、功耗低、耐热、耐压耐腐蚀、材料结构稳定、可靠性高等优点,非常适合航天领域中液面控制系统的需要,并可广泛用于航空、石油、化工、汽车、食品、水利建设等领域。

  2. 极限参数

参数名称

符号

最小值

最大值

单位

电源电压

VCC

-

+8

V

贮存温度范围

Tstg

-55~+125

  3. 参数规范

特性

符号

测试条件

TA25±3

VCC=5V

极限值

单位

最小值

最大值

光电开关静态电流

ICC

ID0截止状态

-

8

mA

发光管最大正向电流

IDMAX


60

-

mA

发光管反向电流

IR


-

10

μA

发光管正向压降

VF

ID20mA

1.1

1.3

V

空气中导通发光电流

IA


2

6

mA

液体中导通发光电流

IL


40

-

mA

导通态输出电压

Von

Iout35 mA空气中

-

0.6

V

截止态输出电压

Voff

液体中

0.9VCC

-

V

截止态输出电流

Iout

Vout15V

-

1

μA

输出下降时间

tf

0.90.1

-

300

ns

输出上升时间

tr

0.10.9

-

300

ns

电流温度漂移

ΔIA

TA-5585

-

20

%

适用环境温度

TA


-55

85
