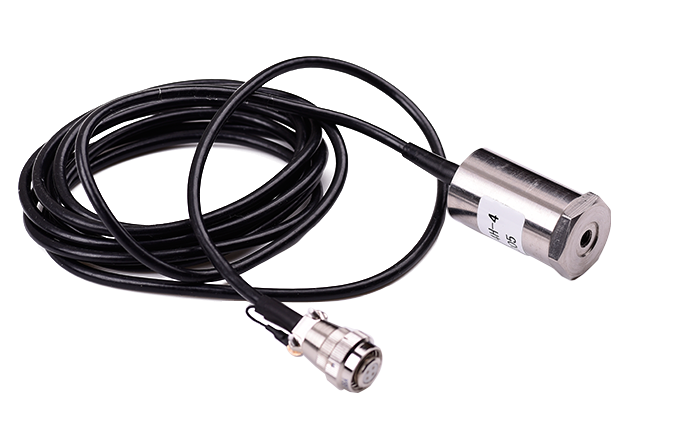

JCZ3A-34X-Y型内装式压电加速度计

JCZ3A-34X-Y型内装式压电加速度计是箭上测量系统配套产品,用于振动及冲击参数的测量。
产品介绍 相关产品 资料下载

  1 用途

  JCZ3A-34X-Y型内装式压电加速度计是箭上测量系统配套产品,用于振动及冲击参数的测量。

  2 型号及测量范围

序号

型号

频率(Hz

幅值(g

精度

备注

1

2



JCZ3A-34A-1

550

05

±2%

一般带2m长耐高温电缆

2

JCZ3A-34A-2

550

010

3

JCZ3A-34A-4

550

050

4

JCZ3A-34A-7

550

020

5

JCZ3A-34A-10

550

040

6

JCZ3A-34B-4

5200

050

7

JCZ3A-34B-7

5200

020

8

JCZ3A-34H-2

5100

010

9

JCZ3A-34H-4

5100

050

10

JCZ3A-34H-7

2100

020

11

JCZ3A-34C-6

202000

0200

12

JCZ3A-34C-5

202000

0100

  3 技术指标

  l 零点输出直流电压(+2.5±0.1)V,此时加速度计未受到任何振动,由于电路和加速度计热平衡原因,通电后10分钟,输出直流电压为稳定值。

  l 满量程输出电压:(4.9±0.1)V

  l 电源电压:(+15±2)V (-15±2)V

  l 功耗电流:+15V:≤20mA,-15V:≤10mA

  l 精度:±2%

  l 限幅电压:正向限幅:(5.8~6.5)V,负向限幅:≥-0.7V

  l 输出阻抗:≤1KΩ

  l 绝缘电阻:≥20MΩ

  l 电源拉偏试验(确保产品正常工作)

  +15V电压:+13V~+18V,-15V电压:-18V~-13V

  4 工作原理

  JCZ3A-34X-Y型内装式压电加速度计是机电一体化产品,传感器和变换器合为一体,振动敏感元件将被测加速度值转换成电荷量,经电荷放大器LH15、LH16放大、滤波后输出0~+5V电压。R1、R2为供电电源保护电阻,R0为直流电位调整电阻,Rg为增益调整电阻,C1、C2为电源滤波电容,C3为拐点电容,C4为平滑电容。根据不同的传感器型号,选取不同的增益电阻、拐点电容、平滑电容。
