1. 产品介绍
LMP3系列高温电源，设计工作环境温度175℃，是专门针对高温作业环境开发的产品。主要应用领域石油勘测井下仪器、石油钻井井下仪器、地球物理探测仪。
2. 技术指标
l 工作环境温度：-55℃～+175℃，最高壳温：+185℃。
l 输入电压：10～20V，18～36V，36～72V，24V~100V，60～120V，100～200V；
l 输出电压：最多2路，3.3V， 5V， 9V， 12V， 15V，24V，36V；
l 输出功率： 3W（壳温185℃功率无降额）；
l 输出精度：±2%；
l 负载调整率：2%；
l 交叉调整率：双路输出，典型±3%（主路50%带载，辅路10%-100%带载）；
l 温度稳定性：±2%（-55℃~175℃）；
l 线性调整率：±0.1%(10%线性变化)；
l 过冲幅度：10%（输入电压阶跃和负载电流阶跃）；
l 瞬态恢复时间：50ms（输入电压阶跃和负载电流阶跃）；
l 抗震性：40G，0~800Hz；
l 转换效率：75﹪~88%；
l 静态功耗：最大 0.3W；
l 输入和输出之间的隔离电压：1000VDC；
l 开关频率：300KHZ±5%（-55℃~175℃）；
l 机械尺寸：L:25.5MM×W:25.8MM×H:10.5MM；
l 使用寿命：壳温150℃ 4000小时、壳温175℃ 2000小时，壳温185℃ 1000小时。
3. 工作原理
LMP3系列高温DC-DC模块采用高频变换工作模式，把直流电源逆变成高频电源。
通过隔离变压器实现输入与输出电气隔离，然后经过整流电路将高频电源转换成直流输出。
高频变换电路实现了转换效率高、体积小、重量轻的目的。
4. 引脚定义
LMP3系列模块引脚定义：表1
标识 | IN+ | IN- | +OUT | GND | -OUT |
单输出定义 | 输入正 | 输入负 | 输出正 | NC | 输出负 |
双输出定义 | 输入正 | 输入负 | 输出正 | 输出地 | 输出负 |

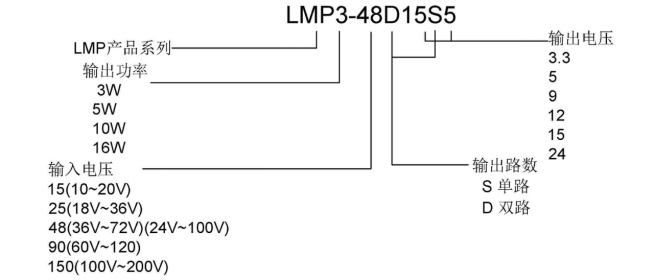

5. 选型指南

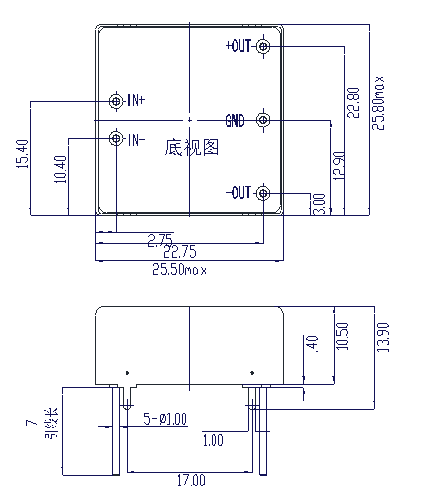

6. 外形尺寸图
7. 安装要求
模块外壳有4个辅助固定插针，做PCB封装时留出相对应焊盘增强模块抗震性能，如不适用可剪掉。
8. 注意事项
模块内部输入电源未加极性防反接保护二极管，切记不要把输入电源极性接反，否则会造成模块损坏。
