电法测井仪专用电路

LH135106阵列感应测井仪预处理电路系统

LH135106阵列感应测井仪预处理电路系统是针对石油勘探领域阵列感应测井仪而设计的高温厚膜混合集成电路，将预处理电路中的信号选通，差分放大，带通滤波，输出驱动集成为一体，具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH135100阵列感应测井仪预处理电路模块

LH135100阵列感应测井仪预处理电路模块是针对石油勘探领域阵列感应测井仪设计的高温厚膜混合集成电路模块，将预处理电路中的差分放大，带通滤波，输出驱动集成为一体，具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境。

LH133105三维感应测井仪预处理电路系统

LH133105三维感应测井仪预处理电路系统包含LH133105-1和LH133105-2 两个型号产品，为高温三维感应测井仪设计，能在175℃环境温度下长期可靠工作。

LH133098阵列感应测井仪发射功放电路系统

LH133098阵列感应测井仪发射功放电路系统包含LH133098-1（同相放大）和LH133098-2（反相放大）两个型号产品，为高温阵列感应测井仪设计，能在175℃环境温度下长期可靠工作。

LH124802随钻感应测井仪电路系统

LH124802随钻感应测井仪电路系统针对随钻感应测井仪研制。实现发射信号源处理（LH124802-1），AD采集，数据存储，通讯（LH124802-2）等功能。具有输出稳定，温度系数小等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH81/LH81A阵列感应测井仪预处理电路模块

LH81/LH81A阵列感应测井仪预处理电路模块是针对石油勘探领域阵列感应测井仪而设计的高温厚膜混合集成电路，将预处理电路中的信号选通，差分放大，带通滤波，输出驱动集成为一体。由1块厚膜集成电路组成2通道信号预处理电路，每个通道均可通过1K～150KHz/300KHz的信号，并且输出端由平衡线性驱动器实现差动输出，便于双绞线输出，提高抗干扰能力。每个通道的放大倍数可根据需要从132～2000倍调整。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH26-1感应测井仪前置放大电路模块

LH26-1感应测井仪前置放大电路模块是用混合集成电路技术制造的一种具有低噪声、低漂移、高共模抑制比的差动交流放大器。采用对称式电路设计，具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－55℃～175℃的恶劣环境中.该器件主要用于感应测井仪器中,也可应用于地质勘探工业自动化领域。

LH142113 高分辨率侧向测井仪电路系统

LH142113 高分辨率侧向测井仪电路系统，针对高分辨率侧向测井仪研制。实现信号监控，斩波，滤波驱动，信号测量等功能。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH111702侧向测井仪电路模块

LH111702侧向测井仪电路模块是针对双侧向测井仪设计的专用混合集成电路。该电路分为差动放大，中间放大及滤波，功率驱动等。由于采用厚膜工艺，选用高性能芯片，电路可工作在175℃的高温环境中。电路采用差动输入，极大的提高了电路对共模干扰的抑制能力，现已应用于各大油田的双侧向仪器中。本产品可与国外同类产品互换。

LH78/78A双侧向测井仪电路系统

LH78/78A双侧向测井仪电路系统，针对双侧向测井仪研制，实现前置放大，斩波，深侧向滤波，浅侧向滤波，主监控，辅助监控，信号测量等功能。具有体积小，可靠性佳，耐温高等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH73双侧向测井仪电路系统

LH73双侧向测井仪电路系统是依据斯伦贝谢CSU系统中DLT-E双侧向测井仪设计的高温厚膜混合集成电路，将双侧向电路中的相位参考电路（LH73-1），恒流源电路（LH73-2），主监控电路（LH73-3），相敏检波测量电路（LH73-4）集成为独立的厚膜电路。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH157127微电阻率扫描成像测井仪极板电路系统

LH157127微电阻率扫描成像测井仪极板电路系统是依据哈里伯顿XRMI微电阻率成像测井仪研制的专用电路，实现25路电扣信号的前端放大，滤波，数据转换，编码解码等功能。

LH147117微电阻率扫描成像测井仪极板电路系统

LH147117微电阻率扫描成像测井仪极板电路系统是依据哈里伯顿XRMI微电阻率成像测井仪研制的专用电路，实现25路电扣信号的前端放大，滤波，数据转换，编码解码等功能。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH86微电阻率测井仪极板电源模块

LH86微电阻率测井仪极板电源模块为给微电阻率扫描测井仪（XRMI）极板电路提供稳定线性稳压电源的订制电源模块。具有线性度高，温度系数小等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH75电阻率测井仪测量电路模块

LH75电阻率测井仪测量电路模块适用于电阻率测量仪器，对电阻率测量进行相应的信号调理工作。具有体积小，可靠性高，温度系数小等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH70/70C电阻率测井仪测量电路模块

LH70电阻率测井仪测量电路模块，实现泥浆电阻率测井中的恒流驱动，地层电阻率信号放大滤波等功能。具有体积小，可靠性佳，耐温高等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH54微球微柱测井仪电路系统

LH54微球、微柱测井仪电路系统。具有输入范围宽，线性度高，温度系数小等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH42\LH43微电阻率扫描成像测井仪电路系统

LH42\LH43微电阻率扫描成像测井仪电路系统，是依据Atlas5700系列1022微电阻率测井仪极板电路中的混合集成电路研制的，可同其混合集成电路PIN对PIN替换。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

声法测井仪专用电路

SCDC114087A数字声波测井仪前端采集电路系统

SCDC114087A数字声波测井仪前端采集电路系统，针对单发五收数字声波测井仪和双发五收数字声波测井仪设计的专用短节。实现前端信号的差动放大，滤波，程控放大，声波信号的衰减平移，AD采集，CAN通讯等功能。具有输入体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH142111A声波测井仪前置放大电路模块

LH142111/ LH142111A声波测井仪前置放大电路模块，针对声波测井仪研制。实现差分放大，程控放大等功能。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH135102数字声波测井仪电路系统

LH135102数字声波测井仪电路系统是针对数字声波测井仪设计的高温混合集成电路，用于前端信号的信号调理。可以实现前端信号的差动放大，滤波，程控放大的功能。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH134096数字声波测井仪前置放大电路模块

LH134096数字声波测井仪前置放大电路模块是针对单发五收数字声波测井仪和双发五收数字声波测井仪设计的专用混合集成电路，用于前端信号的采集放大滤波。可以实现前端信号的程控增益滤波功能。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－55℃～175℃的恶劣环境中。

LH133803声波测井仪电路系统

LH133803声波测井仪电路系统，实现单发五收数字声波测井仪信号的发射和接收功能。具有输入体积小，耐温高，温度系数小等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠的工作。

LH126801数字声波测井仪电路系统

LH126801数字声波测井仪电路系统是依据Atlas-5700系列的1680数字声波测井仪的信号接收电路集成的厚膜混合集成电路模块(由LH126801-1，LH126801-2组成)。具有体积小，可靠性佳，耐温高等特点，可在175℃温度下长期稳定工作。

LH6678偶极子声波集成电路

LH6678系列产品是依据Atlas-5700系列的1678交叉多极子阵列声波测井仪设计的专用混合集成电路，用于信号的合成及放大滤波，具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－55℃～175℃的恶劣环境中

LH6630数字声波测井仪电路系统

LH6630数字声波测井仪电路系统是针对单发五收数字声波测井仪和双发五收数字声波测井仪设计的专用混合集成电路。电路实现对放大后声波信号的衰减平移，AD采集，信号通讯以及对CCL信号和温度信号的采集，AD转换等功能。电路模块具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～175℃的恶劣环境中。

LH77声波测井仪前置放大电路模块

LH77声波测井仪前置放大电路模块多用于对声波变密度信号的放大，采用厚膜制造工艺，裸芯片组装。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。该电路可在175℃的高温环境下工作。

LH72声波测井仪发射驱动电路模块

LH72声波测井仪发射驱动电路，针对阵列声波测井仪研制。实现声波发射信号的合成、控制等功能。具有体积小，可靠性佳，耐温高等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH67阵列声波测井仪电路系统

LH67厚膜电路系统，实现阵列声波测井仪信号的发射和接收功能。具有输入体积小，耐温高，温度系数小等特点，采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

LH49数字声波测井仪前置放大电路模块

LH49是针对单发五收和双发五收数字声波测井仪设计的高温混合集成电路，用于前端信号的信号调理。可以实现前端信号的差动放大，滤波，1～6000倍16档程控放大的功能。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－40℃～200℃的恶劣环境中。

LH39 数字声波测井仪前置放大电路模块

LH39是针对单发五收数字声波测井仪和双发五收数字声波测井仪设计的专用混合集成电路，用于前端信号的采集放大滤波。可以实现前端信号的差动放大，滤波，1～6000倍16档程控放大的功能。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。可长期工作在－55℃～175℃的恶劣环境中。

HSB声波测井仪电路系统

HSB系列产品是声波测井仪专用混合集成电路系统。由HSB-ZY声波程控增益电路、HSB-ZS声波逻辑再生电路、HSB-FD声波信号放大电路、HSB-JM声波逻辑解码电路四块电路组成。产品采用厚膜制造工艺，分别为16、24、32线金属浅腔双列直插结构，裸芯片组装。具有体积小，结构紧凑，使用方便，可靠性高，性能优良等特点。该电路可在175℃的高温环境下工作。

系统传输数据采集电路

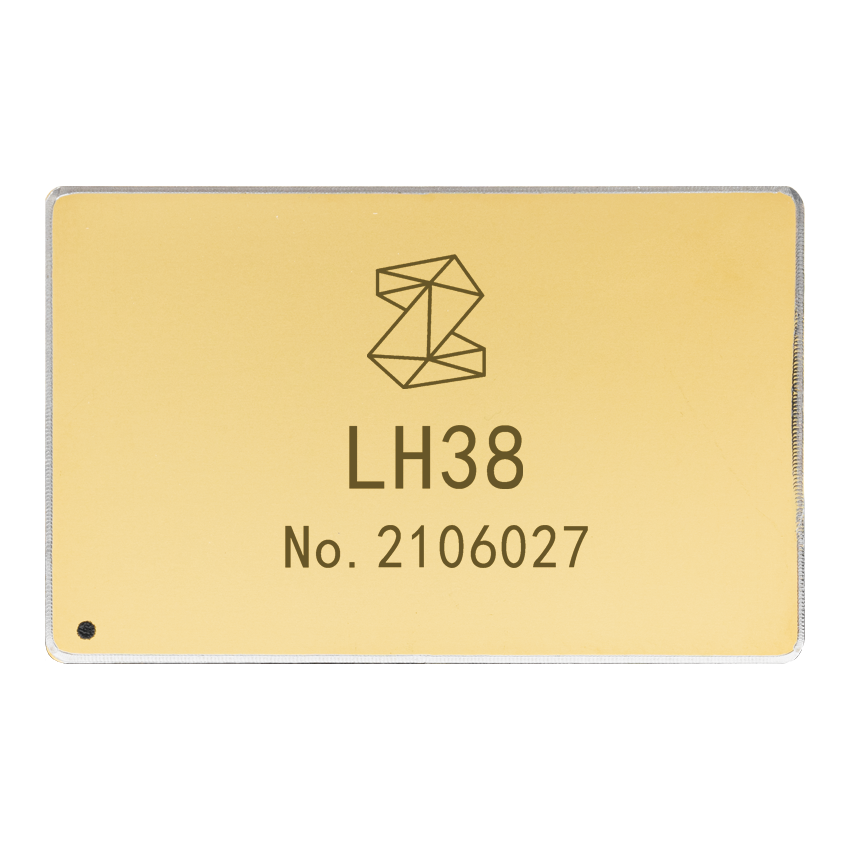

LH38测井系统滤波器电路模块

LH38测井系统滤波器电路模块可控通道低通滤波器主要应用于连斜探头的低通滤波电路。采用厚膜工艺制作，可以在175℃的环境下长期可靠地工作。

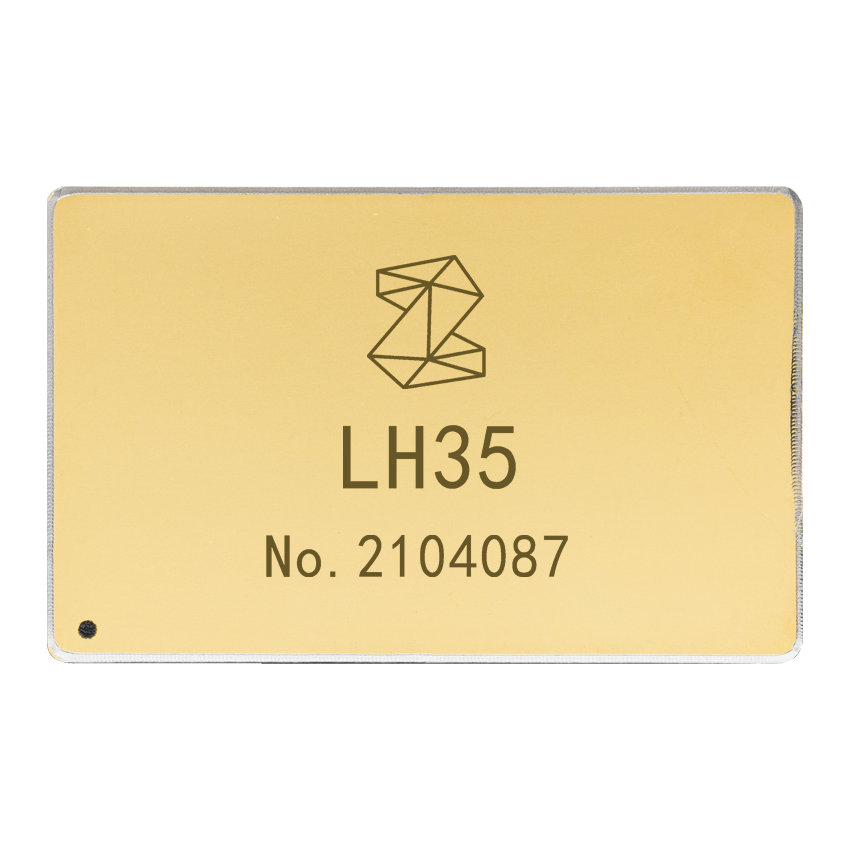

LH35测井系统滤波器电路模块

LH35测井系统滤波器电路模块是针对石油测井仪器研制的厚膜集成电路模块。实现对差分信号的放大和滤波功能。具有体积小，可靠性佳，耐温高等特点，采用厚膜工艺制作，可以在175℃的恶劣工况环境下长期可靠地工作。

放射性测井仪专用电路

MWD专用电路

LH250009振动冲击测量模块

LH250009 是一款设计应用于MWD测井仪器的振动冲击测量电路模块。

LH250004旋转阀电机驱动模块

LH250004 是一款高温的带霍尔传感器无刷直流电机六步换相控制驱动模块，采用高温MCM工艺制作。应用于随钻测井中的带霍尔（位置传感器）的电机控制系统，可兼容APS的旋转阀脉冲器。

LH240014随钻测量驱动采集主控电路

LH240014 是一款设计应用于MWD测井仪器的定向测量驱动采集主控电路模块。应用于随钻测井控制系统。

LH250011随钻测量电源管理模块

LH250011 随钻测量电源管理模块采用MCM工艺制造，为随钻测量仪器提供二次电源，将电池或发电机整流稳压后的电压转换成加速度计和采集主控电路供电的电压，并具备双电池供电切换功能。

LH240011定向传感器采集模块

LH240011 是一款设计应用于MWD测井仪器的定向传感器采集及驱动电路模块。应用于随钻测井控制系统。可以在-40℃～+200℃环境下稳定工作，具有体积小、集成度高、可靠性高、抗振性好等特性。
