1.功能概述
该系列电流频率转换电路（I/F电路），在外部基准频率（4M）的激励下，将三路模拟电流的输入信号转换成周期性频率信号输出。
频率信号。用TTL输出，高电平有效（5V逻辑），模块内置SMC18B20TC温度传感器，可进行板级或系统级的温度补偿。
2.电气参数
电路具体技术指标如下表1。
序号 | 指标 | 单位 | 系列型号 | |||||
LG | LC | MG | MC | HG | HC | |||
1 | 量程 | mA | ±25/45/70/90/120 | |||||
2 | 最大输出频率 | kHz | 256K | 512K | 1024K | |||
3 | 零偏 | nA | 100/25mA | 100/20mA | 100/25mA | 100/20mA | 100/25mA | 100/20mA |
4 | 零偏一次通电稳定性 | ppm | ≤20 | |||||
5 | 零偏重复性 | ppm | ≤20 | ≤30 | ≤50 | |||
6 | 零偏温度系数 | nA/℃ | ≤3 | ≤5 | ≤3 | ≤5 | ≤3 | ≤5 |
7 | 通道隔离度 | ppm | 10 | 25 | 10 | 25 | 10 | 25 |
8 | 标度因数非线性 | ppm | ≤15 | ≤30 | ≤25 | ≤50 | ≤50 | ≤100 |
9 | 标度因数温度系数 | ppm/℃ | ≤15 | |||||
10 | 标度因数一次通电稳定性 | ppm | ≤20 | |||||
11 | 标度因数重复性 | ppm | ≤30 | |||||
12 | 小信号偏差 （＜1mA） | pulse/s | 0.2 | |||||
13 | 工作环境温度 | ℃ | -55~+85 | |||||
14 | 模块内集成电路质量等级 | W/J | ||||||
注：此电路也可以通过分流模式接成更大量程电流频率转换电路。
3.外形尺寸

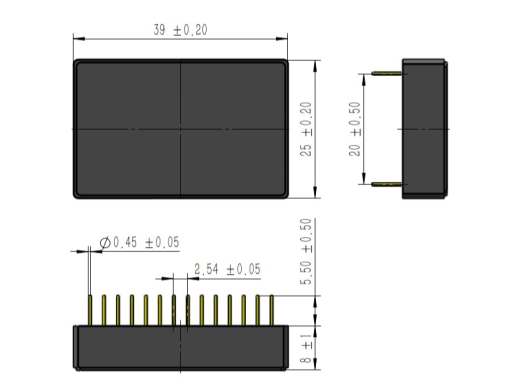

LIFM1系列电流频率转换电路的外形结构尺寸应满足图2的规定，单位mm。图中未注公差尺寸，公差按照GB/T1804-92中规定的m级。

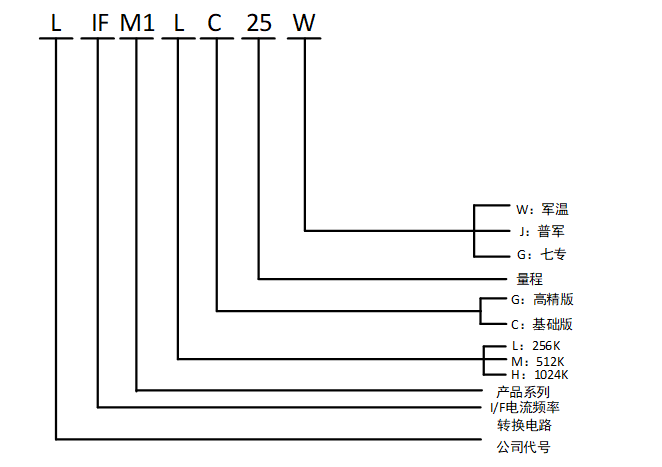

4.命名规则
