高温DC-DC电源模块 LMP5系列

【青岛智腾】自主研发LMP3系列高温DCDC电源-主要工作环境温度175℃,专门针对高温作业环境开发的产品。主要应用领域石油勘测井下仪器、石油钻井井下仪器、地球物理探测仪器。
产品介绍 相关产品 资料下载

1. 产品介绍


LMP5系列DC-DC高温电源,设计工作环境温度175℃,是专门针对高温作业环境开发的产品。主要应用领域石油勘测井下仪器、石油钻井井下仪器、地球物理探测仪器。


2. 技术指标


工作环境温度:-55℃~+175℃ ,最高壳温: +185℃。

输入电压:10~30V,1648V,2472V,24V~100V 36108V,70210V

输出电压:最多3路,3.3V, 5V, 9V, 12V, 15V24V 36V

输出纹波及噪声:70mVp-p

输出功率: 5W(壳温185℃功率无降额)。

输出精度:±2%。

负载调整率:2%。

交叉调整率:双路输出,典型±3%(主路50%带载,辅路10%-100%带载)

温度稳定性:±2%-55℃~175℃)

线性调整率:±0.1%(10%线性变化)

过冲幅度:10%(输入电压阶跃和负载电流阶跃)

瞬态恢复时间:50ms(输入电压阶跃和负载电流阶跃)

抗震性:40G,0~800Hz。

转换效率:75~88%

静态功耗:最大 0.3W。

输入和输出之间的隔离电压:1000VDC

开关频率:300KHZ±5%-55℃~175℃)

机械尺寸:L:33.2mm × W:22.2mm × H:8.5mm

使用寿命:壳温150℃ 4000小时、壳温175℃ 2000小时,壳温185℃ 1000小时


3. 工作原理


LMP5系列高温DC-DC模块采用高频变换工作模式,把直流电源逆变成高频电源。


通过隔离变压器实现输入与输出电气隔离,然后经过整流电路将高频电源转换成直流输出。


高频变换电路实现了转换效率高、体积小、重量轻的目的。


4. 引脚定义


LMP5系列模块引脚定义:表1(输出间共地)


引脚号

1

2

3

4

5

6

7

单输出定义

IN-

IN+

GND

GND

OUT+

NC

NC

正负双输出定义

IN-

IN+

OUT2

GND

OUT1

NC

NC

单极性双输出定义

IN-

IN+

GND

GND

OUT1

NC

OUT2

三输出定义

IN-

IN+

OUT2

GND

OUT1

NC

OUT3




2(输出间隔离)



引脚号

1

2

3

4

5

6

7

主一辅一

IN-

IN+

AOUT-

AOUT+

MOUT+

MOUT-

MOUT+

主一辅二

IN-

IN+

MOUT-

MOUT+

AOUT1

AGND

AOUT2

主二辅一

IN-

IN+

AOUT-

AOUT+

MOUT1

MGND

MOUT2

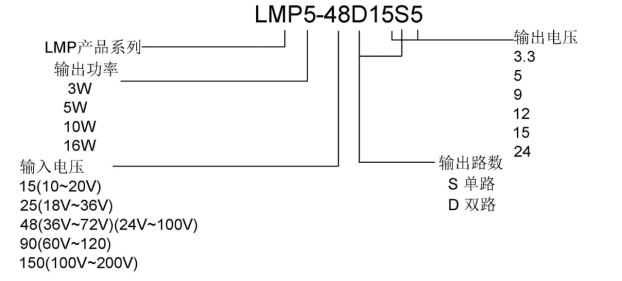

5. 选型指南

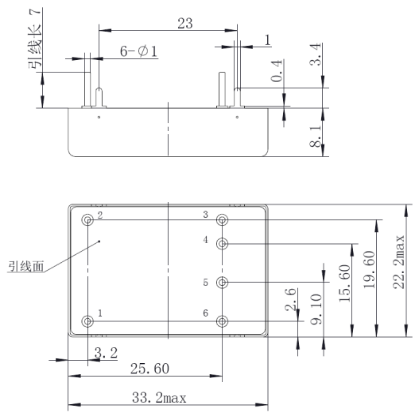

6. 外形尺寸图




7. 安装要求


模块外壳有4个辅助固定插针,做PCB封装时留出相对应焊盘增强模块抗震性能,如不适用可剪掉。


8. 注意事项


模块内部输入电源未加极性防反接保护二极管,切记不要把输入电源极性接反,否则会造成模块损坏。
