1.产品概述
JLH28-461-3A 型 混合集成厚膜EMI滤波器是为给 28V 输入 DC/DC 变换器配套使用而进行设计，主要功能是减小输入 DC/DC 变换器的输入纹波电流，从而降低电源变换器的电磁干扰，最终满足 GJB151A-CE102的检测需求。产品执行 GJB2438B-2017《混合集成电路通用规范》中的日级标准，可应用于航空、航天等高性能军用电子系统。

2.推荐工作条件
工作温度：-55℃~+125℃（壳温）
存储温度：-60℃~+150℃（环境温度）
输入电压：16V~40V
输出电流：0~3A
引线焊接温度：300℃（10s）

3.外形尺寸
该产品采用厚膜混合集成工艺制造，全密封金属外壳封装，外形尺寸≤53.08mmx28.19mmx10.19mm(无法兰)，外形尺寸≤73.41mmx28.19mmx10.19mm(有法兰)。

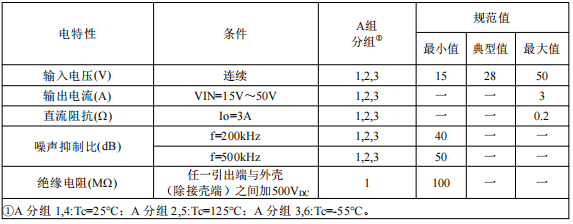

4.主要电参数


5.应用说明
EMI 滤波器与 DC/DC 变换器配套使用时，DC/DC 变换器的输入电流即为EMI滤波器的输出电流。DC/DC 变换器的输入电流在输入电压范围在低端时为最大，应计算 DC/DC 变换器在输入低端时的输入电流，同时适当考虑功率降额设计余量，合理设计所需 EMI滤波器的输出电流。

6.与进口器件对应情况
该产品与 Interpoint 公司 FMC-461、VPT 公司 DVMC28 产品兼容，可实现PIN-PIN 插拔替换。
