1.产品概述

JH28-461-15A型 混合集成EMI滤波器是为给 28V 输入 150W 系列 DC/DC 变换器配套使用而进行设计，主要功能是减小输入 DC/DC 变换器的输入纹波电流，从而降低电源变换器的电磁干扰，最终满足 GJB151A-CE102 的检测需求。产品执行 GJB 2438B-2017《混合集成电路通用规范》中的日级标准，可应用于航空、航天等高性能军用电子系统。

2.推荐工作条件

工作温度：-55℃~+125℃（壳温）

存储温度：-60℃~+150℃（环境温度）

输入电压：16V~40V

输出电流：0~15A

引线焊接温度：300℃（10s）

3.外形尺寸

该产品采用厚膜混合集成工艺制造，全密封金属外壳封装，外形尺寸<76.70mmx64.00mmx10.66mm。

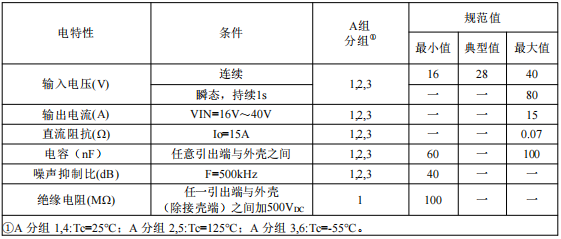

4.主要电参数

5.应用说明

EMI 滤波器与 DC/DC 变换器配套使用时，DC/DC 变换器的输入电流即为EMI滤波器的输出电流。DC/DC 变换器的输入电流在输入电压范围在低端时为最大，应计算 DC/DC 变换器在输入低端时的输入电流，同时适当考虑功率降额设计余量，合理设计所需 EMI滤波器的输出电流。

6.与进口器件对应情况

该产品与 Interpoint 公司 FMC-461、VPT 公司 DVMC28 产品兼容，可实现PIN-PIN 插拔替换。
