1. 功能概述
JLH204210-M振动变换器电路，用于振动参数的测量，其原理是振动敏感元件在产生振动时会生成一定量的电荷，其电荷量与振动量级成一定的比例关系，振动变换器将产生的电荷信号转换成电压信号，并对该信号进行滤波、放大等处理，然后对该信号进行测量，从而得出振动参数。
2. 电气参数
量程：1000g；
低通截止频率:100Hz~20KHz可调；
电荷测量范围：30~40nC；
激励电压Vs：±15V±2V；
功耗电流IS：≤30mA；
输出直流电压Uo：2.5V±0.1V；
满量程输出电压Vo：4.8V±0.2V；
幅值线性度ξ：<1%（1000g）；
输出阻抗Rout：<1KΩ；
输出限幅：正向限幅≤+6.3V，负向限幅≥-0.7V；
贮存温度范围Tstg：-55℃～125℃；
3. 电原理框图
见图1。
图1 电原理框图
4. 外形尺寸

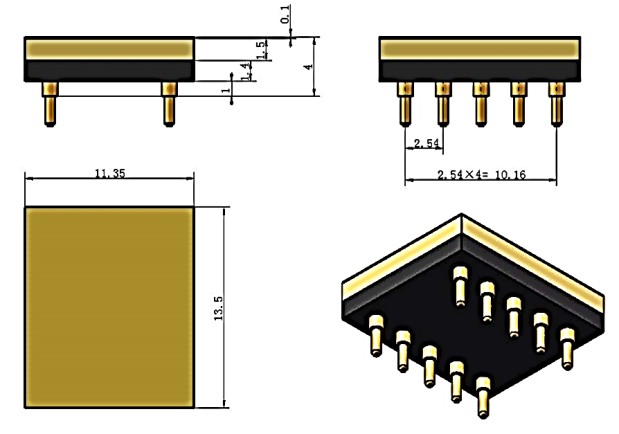

JLH204210-M外壳外形应按下图所示的规定。
图2 外形尺寸
