一、概述
JLH204208K-G热电偶变换器电路,是由青岛智腾微电子有限公司自主研制的100%国产化电路，用于温度参数的测量，与AD590温度传感器配套使用。将热电偶产生的热电势经冷端补偿放大后，再由线性电路消除热电势与温度的非线性误差，经温度电压变换电路处理后输出零点为0.2V满量程为4.8V的线性电压量。热电偶变换器电路采用HTCC工艺，将冷端补偿电路和输出放大电路集成为一双列直插陶瓷封装电路，具有体积小，重量轻，稳定性好的优点，并能进行有效电磁屏蔽。
二、电气特性
1、电路推荐工作条件如下
1）工作电压：
电源电压1：+15V±0.2V；
电源电压2：-15V±0.2V；
2）工作温度范围TA：-45℃～+85℃。
2.电特性
功耗电流：≤30mA
输出正向限幅电压：≤6.3V
输出负向限幅电压：≥-0.9V
输出阻抗：≤1KΩ
线性度：≤±1%F.S.
满量程输出：4.75~4.85V
零点输出：150~250mV

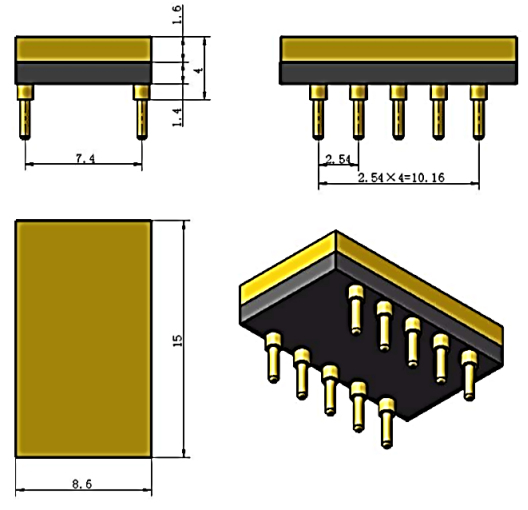

3.外形尺寸
如下图所示：
