一、概述

低噪声低温漂精密电压源是高精度电子系统（比如精密测量设备、高分辨率数据采集系统等）中非常关键的元器件，它们能为ADC、DAC、传感器以及信号处理电路提供一个稳定的电压参考。
AFC6021MFC是一款低噪声低温漂精密电压源，由青岛智腾微电子有限公司自主研制，具有出色的噪声性能、稳定性和精度。

二、电气特性

1、电路推荐工作条件如下

1）工作电压：

电源电压（VDD）：+15V；

2）工作温度范围TA：-55℃～+125℃。

2、电特性

　　注：除另有规定外，-55℃≤T_A≤+125℃，V_DD=+15V

三、外形尺寸及管脚定义

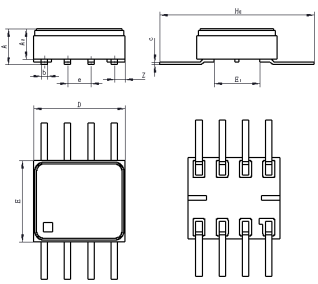

陶瓷外壳采用平行缝焊气密封装。封装形式满足GB/T 7092的规定，外壳型号CSOP08U，内部互联方式为金丝键合，采用25μm的金丝。电路外壳外形尺寸见图1的规定。单位：mm

尺寸符号：

A：1.65~2.20

A2：1.35~1.90

D：4.82~5.18

E：4.22~4.58

E1：2.50

HE：10.00~11.15

Z：0.60（0.40~0.80）

e：1.27

b：0.30~0.40

c：0.1~0.2

注：e和E1为互换性尺寸，由外壳制造及检验保证，本规范不做考核要求。
