一、概述

FPGA主控电路JLH210279可以实现时钟分频功能，给I/F电路提供频标信号；可以实现I/F电路输出的脉冲信号的定时计数功能；可以采集I/F电路的环境温度，并根据标定结果进行线性补偿和温度补偿。

二、电气特性

1、电路推荐工作条件如下

1）工作电压：

电源电压VS1：（+3. 3±0.05）V

电源电压VS2：（+1.2±0.05）V

2）工作温度范围TA：-55℃～+125℃。

二、电特性

测试条件除非另有规定

V_S1：3.3±0.05V；

V_S2：1.2±0.05V；

-55℃≤T_A≤125℃

三、外形尺寸

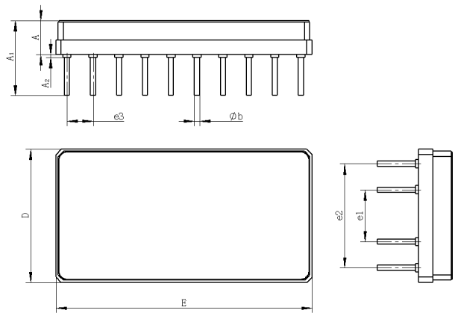

陶瓷外壳采用平行缝焊气密封装。封装形式满足GB/T 15138的规定，外壳型号管壳CPGA40-1，内部互联方式为金丝键合，采用20μm和18μm的金丝。电路外壳外形尺寸见图1的规定。单位：mm。

尺寸符号：

A：3.07~3.53

A1：6.92~7.68

A2：0.25~0.35

φb：0.41~0.49

D：12.80~13.20

E：24.80~25.20

e1：5.08

e2：10.16

e3：2.54

注：e1、e2、e3为互换性尺寸，由外壳制造及检验保证，本规范不做考核要求。
