一、产品概述
JLH221360控制芯片SIP主要面向激光陀螺仪伺服机构控制电路小型化应用需求，内置多种通信接口，用于实现控制算法及与各个部件之间的通信，并对外部各个部件的控制。

二、主要功能
JLH221360控制芯片主要由DSP核心处理模块和FPGA接口模块组成。其中DSP核心处理模块主要包括DSP、配套电源、SCI接口、CAN接口等；FPGA接口模块主要包括程序存储器、接口转换电路、DAC以及其他外围电路。各部分主要功能如下：
DSP核心处理模块主要功能：通过ADC接口对光电探测器输出的信号进行采集，送入DSP完成控制算法的解算；根据功能时序要求，通过EMIF、RS422等接口实时输出时序控制指令，实现对外围电路的控制;通过外部存储器，实现数据存储。
FPGA核心处理模块主要功能：通过D/A转换模块，将数字信号转换为模拟信号实现对激光器输出光强的控制；通过通信接口及预留的10端口等实现与外部电路的通信及电路控制；通过外部程序存储器，实现对控制程序的存储功能。

三、特性参数

• 工作频率：DSP主频大于150MHZ；


• 总线协议：SPI+SCI+EMIF;DSP总线通过管脚引出；


• 运算核心：DSP+FPGA；


• 片上存储：不小于512KB；


• FPGA：逻辑单元不低于20000；


• ADC：16通道12bit采样精度，12.5MSPS采样频率；


• DAC：8通道12bit，高于10MSPS高速输出；


• FLASH：集成FLASH，DSP外部存储量32MB，FPGA配置芯片存储容量16MB；


• PWM：6路可配置PWM通道；


• CAN：集成CAN通道（3.3V电压）；


• 1/0：16路5V电平1/0，DSP的I0引出7个，FPGA的I/0引出20个；

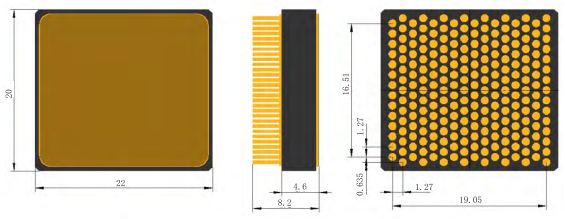

• 尺寸：20mmx22mmx7mm（本体不带引脚）；


• 封装形式：PGA封装。
