一、概述
该系列电流频率转换电路，内置晶振，可将三路模拟电流的输入信号转换成周期性频率信号，经温度补偿和非线性补偿后输出。
二、电气参数
| 序号 | 指标 | 单位 | 系列型号 | |||||
| LG | LC | MG | MC | HG | HC | |||
| 1 | 量程 | mA | ±25/±45/±70/±90/±120 | |||||
| 2 | 最大输出频率 | kHz | 256K | 512K | 1024K | |||
| 3 | 零偏 | nA | 20/25mA | 30/25mA | 20/25mA | 30/25mA | 20/25mA | 30/25mA |
| 4 | 零偏一次通电稳定性 | ppm | 10 | 20 | 10 | 20 | 10 | 20 |
| 5 | 零偏重复性 | ppm | 10 | 20 | 15 | 30 | 25 | 50 |
| 6 | 零偏温度系数 | nA/℃ | ≤3 | ≤5 | ≤3 | ≤5 | ≤3 | ≤5 |
| 7 | 通道隔离度 | ppm | 10 | 20 | 10 | 20 | 10 | 20 |
| 8 | 标度因数非线性 | ppm | ≤5 | ≤10 | ≤15 | ≤30 | ≤25 | ≤50 |
| 9 | 标度因数温度系数 | ppm/℃ | ≤1 | ≤3 | ≤1 | ≤3 | ≤1 | ≤3 |
| 10 | 标度因数非对称性 | ppm | ≤30 | ≤50 | ≤30 | ≤50 | ≤30 | ≤50 |
| 11 | 标度因数一次通电稳定性 | ppm | ≤15 | |||||
| 12 | 标度因数重复性 | ppm | 20 | 30 | 20 | 30 | 20 | 30 |
| 13 | 小信号偏差 | pulse/s | ≤0.15 | ≤0.3 | ≤0.15 | ≤0.3 | ≤0.15 | ≤0.3 |
| （＜1mA） | ||||||||
| 14 | 工作环境温度 | ℃ | -55~+85 | |||||
| 15 | 模块内集成电路质量等级 | W/J | ||||||

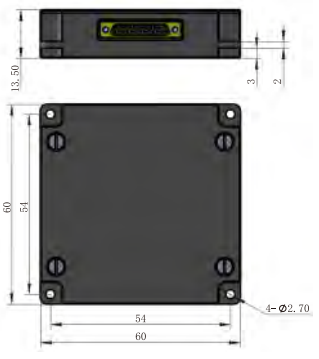

三、外形尺寸
