一、概述
JLHIF160电流/频率转换器主要应用于测量系统、自动控制系统及数模转换系统中。由积分器、比较器、同步器、同步输出电路、转换开关、恒流源电路以及外部时钟构成，是典型的外部时钟同步电荷平衡式变换电路。该电路具有转换精度高、温漂低、体积小、抗干扰及带负载能力强等特点。
二、电气特性
VDD1：+15V±0.2V稳态工作电流＜50mA
VEE1：-15V±0.2V稳态工作电流＜50mA
VDD2：+5V±0.1V稳态工作电流＜100mA
VEE2：-5V±0.1V稳态工作电流＜100mA
工作环境温度：-55℃~85℃
贮存环境温度：-55℃～+150℃
相对湿度：不大于98%（25℃时）
大气压力：10Pa~101325 Pa
三、指标参数
| 参数名称 | 测试条件 | 参数指标 | 单位 |
| 量程 | 全温范围 | ±2~±20 | mA |
| 最大输出频率 | 全温范围 | 256/512/1024 | KHz |
| 零位 | 全温范围 | ＜10 | nA |
| 标度因数非线性 | 全温范围(256KHz) | ＜10 | ppm |
| 全温范围(512KHz) | ＜25 | ppm | |
| 全温范围(1024KHz) | ＜50 | ppm | |
| 小信号误差 | 全温范围 | ＜0.1 | Pulse/s |
| 标度因数温度系数 | 全温范围 | ＜5 | ppm/℃ |
| 一次通电稳定性（1σ） | 全温范围 | ＜10 | ppm |
| 逐次通电稳定性（1σ） | 全温范围 | ＜10 | ppm |
注：此电路也可以通过分流模式接成更大量程I/F变换器。

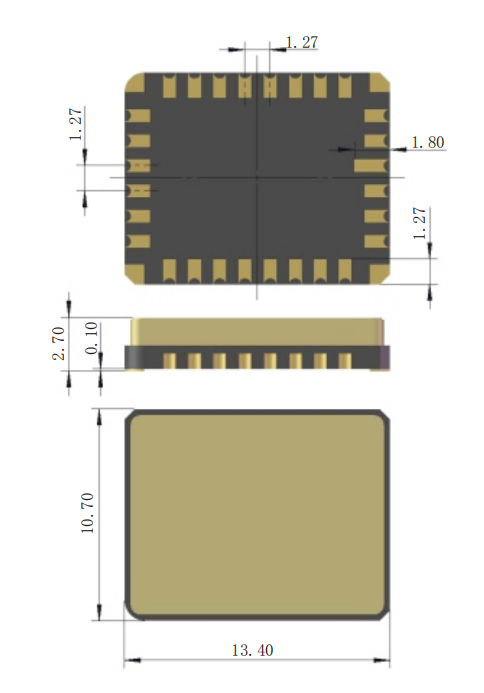

四、尺寸图片

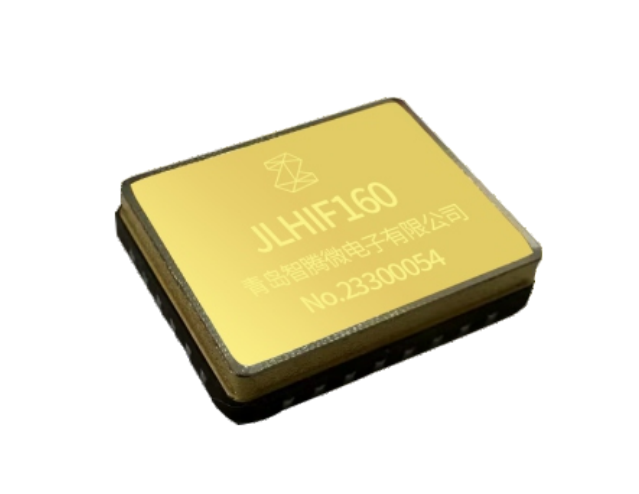

五、产品图片
