一、概述
该系列电流频率转换电路，内置品振，可将三路模拟电流的输入信号转换成周期性频率信号。频率信号采用TTL输出，高电平有效(5V逻辑)，该模块内置SMC18B20TC温度传盛器，可进行板级或系统级的温度补偿。
二、电气参数
| 序号 | 指标 | 单位 | 系列型号 | |||||
| LG | LC | MG | MC | HG | HC | |||
| 1 | 量程 | mA | ±25/±35/±45 | |||||
| 2 | 最大输出频率 | kHz | 256K | 512K | 1024K | |||
| 3 | 零偏 | nA | 10 | |||||
| 4 | 零偏一次通电稳定性 | ppm | ≤3 | |||||
| 5 | 通道隔离度 | ppm | 10 | 25 | 10 | 25 | 10 | 25 |
| 6 | 标度因数非线性 | ppm | ≤15 | ≤30 | ≤25 | ≤50 | ≤50 | ≤100 |
| 7 | 标度因数温度系数 | ppm/℃ | ≤15 | |||||
| 8 | 标度因数非对称性 | ppm | ≤50 | ≤100 | ≤50 | ≤100 | ≤50 | ≤100 |
| 9 | 标度因数一次通电稳定性 | ppm | ≤10 | ≤20 | ≤20 | ≤40 | ≤25 | ≤50 |
| 10 | 标度因数重复性 | ppm | ≤10 | ≤20 | ≤20 | ≤40 | ≤25 | ≤50 |
| 11 | 小信号偏差 | pulse/s | ≤0.2 | |||||
| 12 | 工作环境温度 | ℃ | -55~+85 | |||||
| 13 | 模块内集成电路质量等级 | W/J/G | ||||||
注：模块内阻容感类质量等级不低于模块类集成电路。

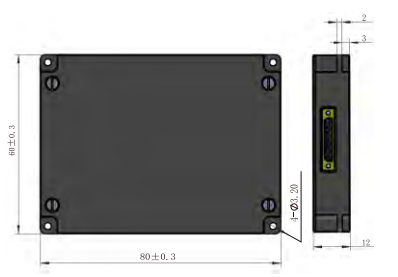

三、外形尺寸
