1.功能概述

LIFM2系列电流频率转换电路，在外部基准频率(4M)的激励下，将三路模拟电流的输入信号转换成周期性频率信号输出。

频率信号采用TTL输出，高电平有效(5V逻辑)，该模块内置SMC18B20TC温度传感器，可进行板级或系统级的温度补偿。

2.电气参数

电路具体技术指标如下表1。

　　注：此电路也可以通过分流模式接成更大量程电流频率转换电路。

3.外形尺寸

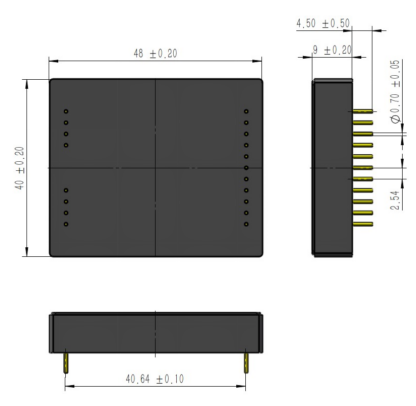

LIFM2系列电流频率转换电路的外形结构尺寸应满足图2的规定，单位mm。图中未注公差尺寸，公差按照GB/T1804-92中规定的m级。

4.推荐工作条件

（1）VDD1=+15V±0.5V，稳态工作电流＜300mA；

（2）VEE1=-15V±0.5V，稳态工作电流＜300mA；

（3）VDD2=+5V±0.5V，稳态工作电流＜400mA；

（4）工作环境温度：-55℃~+85℃；

（5）贮存环境温度：-55℃~+150℃；

（6）相对湿度：不大于98%（25℃时）；

（7）大气压力：10Pa~101325Pa。
