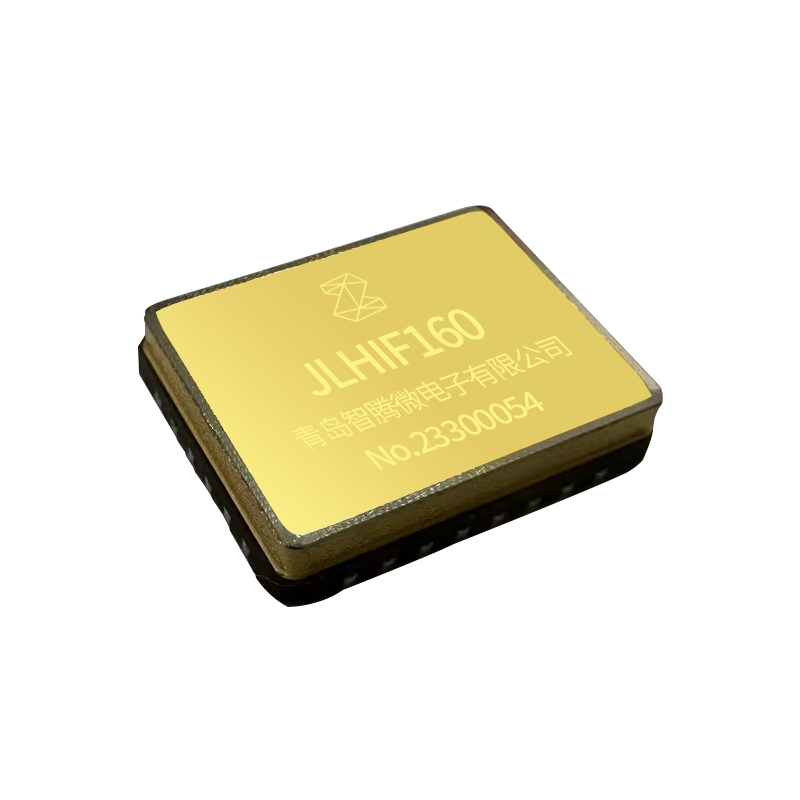

1.功能概述
LIFS1系列电流频率转换电路，内置晶振，可将三路模拟电流的输入信号转换成周期性频率信号，经温度补偿后输出。
同时具有三路数字温度信号采集（可选模拟温度信号采集）功能，并对外提供高精度基准频率输出。频率信号可采用TTL（5V逻辑，高电平有效）或RS422差分信号输出。
2.电气参数
电路具体技术指标如下表1。
序号 | 指标 | 单位 | 系列型号 | |||||
LG | LC | MG | MC | HG | HC | |||
1 | 量程 | mA | ±25/45/70/90/120 | |||||
2 | 最大输出频率 | kHz | 256K | 512K | 1024K | |||
3 | 零偏 | nA | 30/25mA | 30/20mA | 30/25mA | 30/20mA | 30/25mA | 30/20mA |
4 | 零偏一次通电稳定性 | ppm | ≤20 | |||||
5 | 零偏重复性 | ppm | ≤20 | ≤30 | ≤50 | |||
6 | 零偏温度系数 | nA/℃ | ≤3 | ≤5 | ≤3 | ≤5 | ≤3 | ≤5 |
7 | 通道隔离度 | ppm | 10 | 25 | 10 | 25 | 10 | 25 |
8 | 标度因数非线性 | ppm | ≤15 | ≤30 | ≤25 | ≤50 | ≤50 | ≤100 |
9 | 标度因数温度系数 | ppm/℃ | ≤1 | ≤3 | ≤1 | ≤3 | ≤1 | ≤3 |
10 | 标度因数非对称性 | ppm | ≤30 | - | ≤30 | - | ≤30 | - |
11 | 标度因数一次通电稳定性 | ppm | ≤15 | |||||
12 | 标度因数重复性 | ppm | ≤30 | |||||
13 | 小信号偏差 （＜1mA） | pulse/s | ≤0.15 | ≤0.3 | ≤0.15 | ≤0.3 | ≤0.15 | ≤0.3 |
14 | 工作环境温度 | ℃ | -55~+85 | |||||
15 | 模块内集成电路质量等级 | W/J | ||||||
注：模块内阻容感类质量等级不低于模块类集成电路。
3.外形尺寸

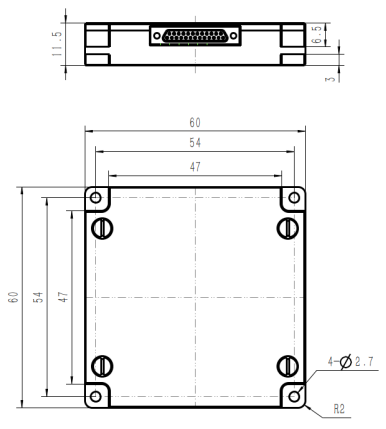

LIFS1系列电流频率转换电路的外形结构尺寸应满足图2的规定，单位mm。图中未注公差尺寸，公差按照GB/T1804-92中规定的m级。
4.推荐工作条件
（1）VDD1=+15V±0.5V，稳态工作电流＜300mA；
（2）VEE1=-15V±0.5V，稳态工作电流＜300mA；
（3）VDD2=+5V±0.5V，稳态工作电流＜400mA；
（4）工作环境温度：-55℃~+85℃；
（5）贮存环境温度：-55℃~+150℃；
（6）相对湿度：不大于98%（25℃时）；
（7）大气压力：10Pa~101325Pa。
